型　　　號：

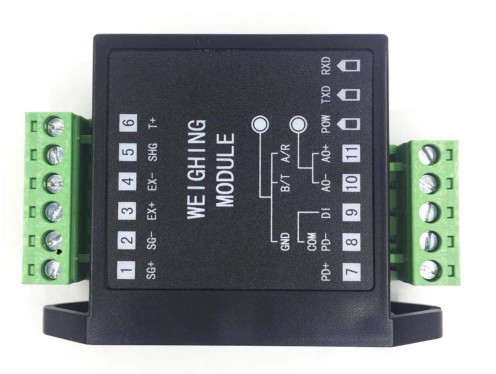

LT-113C力值測量模塊

特點與用途：

¤ 可適配各種型號力值傳感器，外形小巧，接線方便。

¤ 非線性誤差＜0.05%F.S（測控10次/秒條件下），顯示分辨力：1/100000。

¤ 測量速度10次/秒或80次/秒，可通過參數設置選擇。

¤ 標配外部開入清零功能，外供電源5V±2%，100mA。

¤ 通訊輸出：RS232和RS485可選，通訊速率：2400bps到115200bps可選。

¤ 變送輸出：4-20mA，0-5V，0-10V，±5V，±10V可選。

¤ 10點折線修正功能，有效提高測量精度。

¤ 直流供電：8～44V DC具有防反接保護。

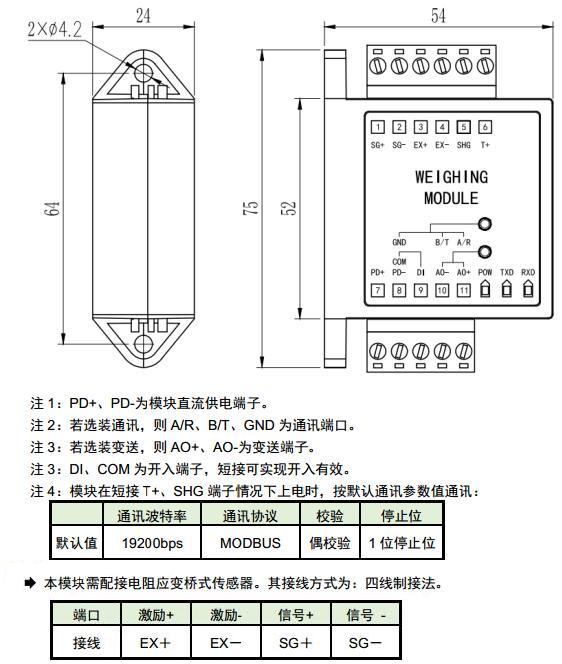

產品結構圖：

外形尺寸：

技術參數：

¤ 基本規格

電源電壓	DC 電源	8-44V DC，具有防反接保護
消耗功率	DC 電源	小于1.1W（帶載一個傳感器，并連接組態器）典型值：0.48W（帶載一個傳感器，不連接組態器）
絕緣電阻		≥100MΩ（500V DC MEGA基準）
絕緣強度		2000V AC （測試條件：50/60Hz，1分鐘）
抗干擾		IEC61000-4-2（靜電放電)，Ⅲ級 IEC61000-4-4（電快速瞬變脈沖群），Ⅲ級 IEC61000-4-5（浪涌），Ⅲ級
運行環境	環境溫度	-10~50℃
	環境濕度	35~85 %R•H，無凝露
	安裝位置	室內，高度＜2000m

¤ 輸入規格

傳感器電源	DC 5V±2%，250mA（MAX）
輸入阻抗	＞10MΩ
轉換方式	Sigma－Delta
測量速度	10次/秒或80次/秒（通過參數設置）
非線性	±0.05%F•S（測量速率10次/秒）（80次/秒測量速度時，非線性誤差會有所增加）
增益漂移	＜ 10 ppm／℃ (連接傳感器時須使用配套端子接插件，否則會惡化溫漂特性)
輸入信號	比例測量，配接4線制應變傳感器

¤ 選配規格

變送輸出	A1	電流輸出(4~20)mA、(0~10)mA、(0~20)mA	非隔離分辨率：1/12000，負載能力：600Ω
	A2	電壓輸出(1~5)V、(0~5)V
	A3	電壓輸出0~10V
	A4	電壓輸出±5V
	A5	電壓輸出±10V
通訊接口	M1	RS232接口，Modbus-RTU和TC ASCII協議	非隔離應答時間：500μS（測量值）
通訊接口	M2	RS485接口Modbus-RTU和TC ASCII協議	非隔離應答時間：500μS（測量值）
