三|六維力傳感器
|
|
| 型 號： |

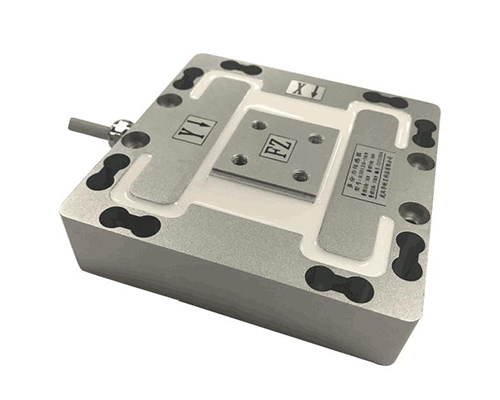

LTN-F33三維力傳感器（5kg-20t）
|
| 特點與用途： |
¤ 不銹鋼材料，形狀和尺寸可以定制
¤ 三維力的測量
¤ 防護等級IP65, 耐腐蝕
¤ 相互干擾誤差小
¤ 用于機器人手過載保護、自動化工具等工業測量系統
¤ 額定載荷：5kg，10kg，20kg，30kg，50kg，100kg，200kg，300kg，500kg，1000kg，2000kg，5000kg，10t，20t
|
|

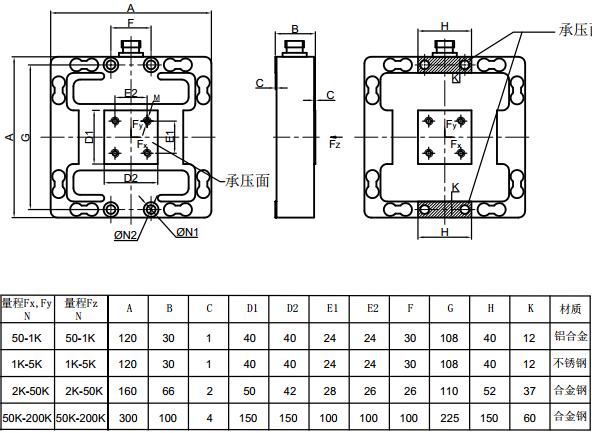

| 產品結構圖： |
|
|
| 外形尺寸： |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
綜合精度 |
≤ %F·S |
1.0（線性+滯后+重復性） |
|
靈敏度 |
mV/V |
1.5±0.005 |
|
零點輸出 |
≤ %F.S |
±2 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.5 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.5 |
|
工作溫度范圍 |
℃ |
-10℃ ~ +60 ℃ |
|
輸入電阻 |
Ω |
385±10Ω |
|
輸出電阻 |
Ω |
350±3Ω |
|
安全過載 |
%F·S |
150%F·S |
|
激勵電壓 |
V |
5V-10V |
|
材質 |
合金鋼 |
|
防護等級 |
IP65 |
|
接線方式 |
電壓: 輸入+(紅) 輸入- (黑) ; Fx: 信號+(綠) 信號- (白);
Fy: 信號+(藍) 信號- (黃); Fz: 信號+(棕) 信號- (灰) |
|
電纜線尺寸 |
Ø6Х2000mm |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
