| 型 號： |

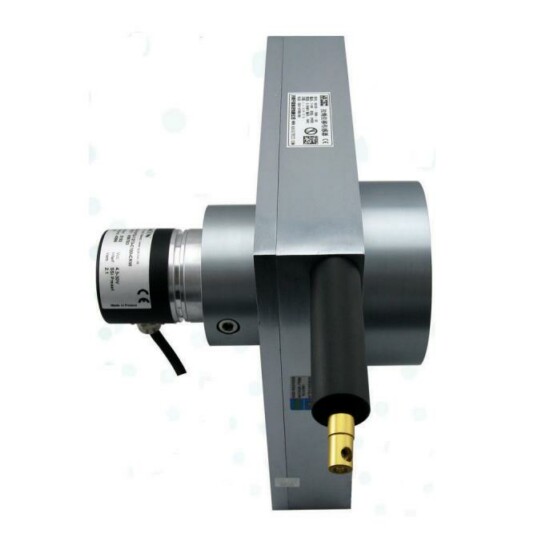

LT-WY20 拉線位移傳感器（0-20000mm）
|
| 特點與用途： |
LT-WY20系列拉線位移傳感器分為數字量輸出型和模擬量輸出型兩個產品類。本產品主要面對室外或高濕的環境下開發，廣泛應用于水利建設，鋼絲繩采用進口不銹鋼材料，抗腐蝕性強，外殼防水防潮，比較適合對行程要求較高的惡劣環境。
數字量輸出型可以選擇增量旋轉編碼器、絕對值編碼器等，輸出信號為方波ABZ信號或格雷碼信號，行程最大可以做到20000mm，線性精度最大0.05%，分辨力根據配置不同最大可以達到0.01mm/p
模擬量輸出型可以選擇精密電位器，霍爾編碼器，絕對值編碼器等，輸出信號可以為4-20mA、0-5V、0-10V、串行SSI和電阻信號等，最大行程可以達到20000mm，使用環境最大可以達到IP65的防護等級，-45℃到+125℃的寬溫度環境下使用
|
|
| 產品結構圖： |
|
|

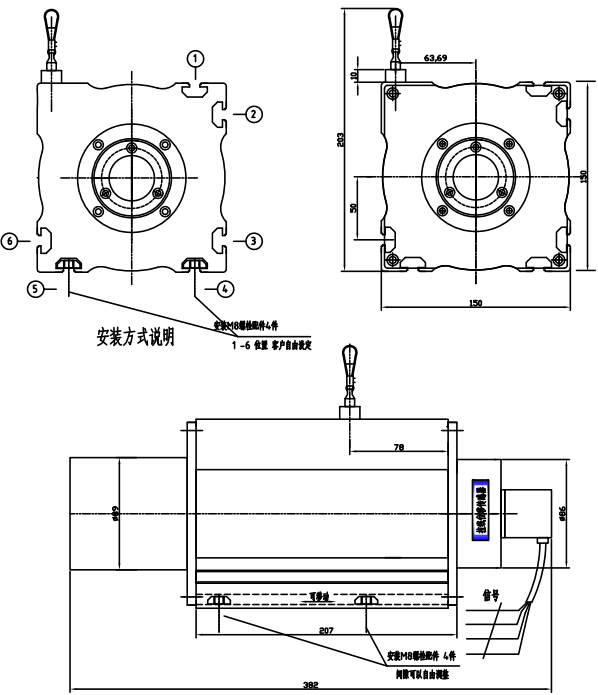

| 外形尺寸： |
|
|
| 技術參數： |
|
參數 |
數字量輸出 |
模擬量輸出 |
|
測量行程 |
0-13000/15000/20000mm |
0-13000/15000/20000mm |
|
傳感器類型 |
增量型編碼器 |
電阻10KΩ或5KΩ |
|
鋼絲繩 |
1.0mm高柔性進口涂塑鋼絲繩 |
1.0mm高柔性進口涂塑鋼絲繩 |
|
輸出信號 |
集電極開路（NPN/PNP），推挽 |
0-5KΩ；0-10KΩ |
|
長線驅動，電壓輸出 |
4-20mA（2線制，3線制，4線制） |
|
0-5V；0-10V（3線制，4線制） |
|
轉換電路 |
無 |
內置/外置 |
|
零點滿度 |
無 |
可調節 |
|
線性精度 |
0.05%F·S |
0.1%F·S |
|
重復精度 |
0.01%F·S |
0.01%F·S |
|
分辨力 |
0.04,0.05,0.1,0.2 |
理論無窮小 |
|
最大往復速度 |
1000mm/s |
1000mm/s |
|
往復頻率 |
50Hz |
50Hz |
|
響應頻率 |
最大300kHz |
|
|
功 率 |
根據輸出 |
＜1W |
|
工作電壓 |
DC5V、DC12V、DC24V |
DC12V、DC24V |
|
出線口拉力 |
6N |
6N |
|
重 量 |
7000g |
7000g |
|
工作溫度 |
-45 ~ +85℃ |
-45 ~ +85℃ |
|
壽 命 |
＞1000萬次 |
＞1000萬次 |
|
抗 震 動 |
10Hz到1500Hz，10G |
10Hz到1500Hz，10G |
|
電纜長度 |
4000mm |
1000mm |
|
防護等級 |
IP54 |
IP54 |
|
