單點式力傳感器
|
|
| 型 號： |
LTH-XD-K 動載稱重模塊（0.5t-25t）
|
| 特點與用途： |
¤ 自穩定承壓頭設計，始終保持正確的加載位置，稱重重復性好。
¤ 配備對位工具，保證模塊正確的工作位置
¤ 配備可調試水平限位螺栓
¤ 傳感器采用優質合金鋼，表面化學鍍鎳
¤ 維護方便，節約停機維護時間
¤ 適應于線體輸送、軌道秤等有水平?jīng)_擊力場合的稱重和過程稱重控制
（量程范圍：500kg - 25t）
|
|

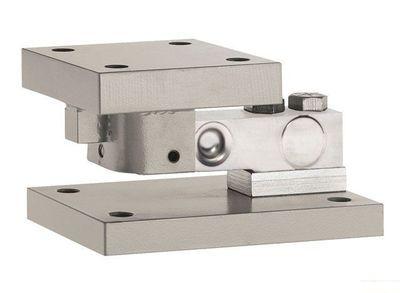

| 產品結構圖： |
|
|

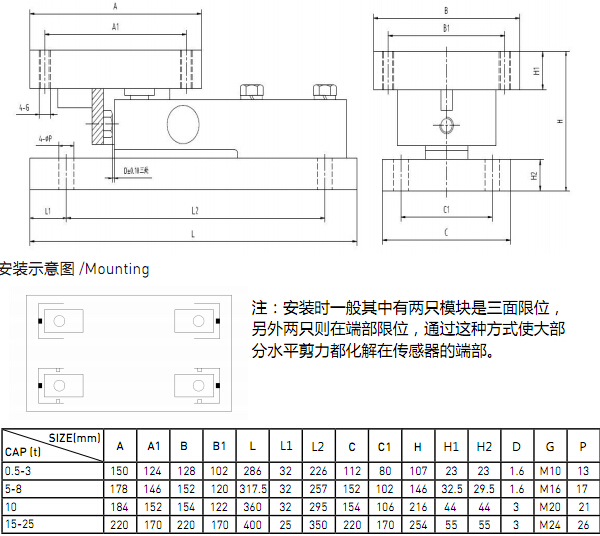

| 外形尺寸： |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
綜合精度 |
≤ %F·S |
0.05（線性+滯后+重復性） |
|
靈敏度 |
mV/V |
2.0±10% |
|
蠕變 |
≤ %F·S / 30min |
±0.05 |
|
零點輸出 |
≤ %F·S |
±1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入電阻 |
Ω |
350±50Ω |
|
輸出電阻 |
Ω |
350±5Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激勵電壓 |
V |
10V |
|
材質 |
不銹鋼 |
|
防護等級 |
IP65 |
|
電纜線尺寸 |
Ø5Х2000mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
