LT-SAE增強型位移/角度數顯儀
|
| 特點與用途： |
LT-SAE系列增強型位移/角度顯示控制儀與各類電阻尺，電渦流位移傳感器等配合，實現位移量的測量、顯示、變送、記錄及報警控制。
¤ 0.05級精度，測控速度每秒10次。顯示范圍-19999~45000。
¤ 面板按鍵及開關量輸入置零功能。
¤ 8段折線修正功能。
¤ 可選配1~4點報警輸出。包括測量值上限、測量值下限，偏差上限，偏差下限，偏差絕對值五種基本報警方式
¤ 4種可選配的外供電源。
¤ EMC達到III級，超強抗干擾能力，適應各種復雜現場
¤ 高效率寬電壓的開關電源設計
¤ 輸入、輸出、外供、通訊全隔離
¤ 選配：通訊（RS232/RS485）、變送輸出（4-20mA、0-5V、0-10V）和打印功能。
|
|

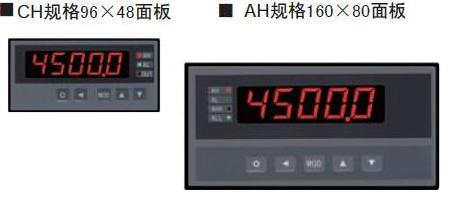

| 產品結構圖： |
|
|

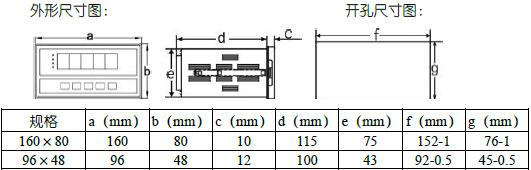

| 外形尺寸： |
|
|
| 技術參數： |
¤ 基本規格
|
電源電壓 |
AC電源 |
100-240 V AC 50/60 Hz |
|
消耗功率 |
AC電源 |
7 VA以下 |
|
允許電壓變動范圍 |
電源電壓的90 ~ 110 % |
|
絕緣阻抗 |
100MΩ以上（500 V DC MEGA基準） |
|
耐電壓 |
在2000 V AC 50/60Hz下1分鐘 |
|
抗干擾 |
IEC61000-4-2（靜電放電)，Ⅲ級；
IEC61000-4-4（電快速瞬變脈沖群），Ⅲ級；
IEC61000-4-5（浪涌），Ⅲ級 |
|
防護等級 |
IP65（產品前面部分） |
|
周圍環境 |
溫度 |
-10 ~55℃；保存 -25 ~ 65℃ |
|
濕度 |
35 ~ 85 %RH；保存 35 ~ 85 %RH |
¤ 輸入規格
|
測量控制速度 |
10次/秒 |
|
基本誤差 |
±0.05 %F.S |
|
顯示范圍 |
-19999~ 45000 |
|
輸入信號 |
電流 |
I |
4-20mA、0-10 mA、0-20 mA |
|
電壓 |
V |
0-5V DC、1-5V DC |
|
電位器 |
W |
, , , , ,
500Ω~10KΩ |
|
數字濾波 |
慣性；平均值；移動平均 等 |
¤ 選配件規格
|
接點輸入 |
K |
1點外部開入，用于清零 |
|
接點輸出 |
T1-T4 |
1-4點，250VAC/3A 阻性負載 |
|
模擬量輸出（分辨力 1/3000） |
A1 |
電流輸出4~20mA、0~10mA、0~20mA |
|
A2 |
電壓輸出0~5V、1~5V |
|
A3 |
電壓輸出0~10V |
|
通訊接口 |
S1 |
TC ASCII協議 RS232 |
速率：2400；4800；9600；19200
地址：0 – 99
應答時間：500μS（測量值） |
|
S2 |
TC ASCII協議 RS485 |
|
M1 |
Modbus-RTU協議 RS232 |
|
M2 |
Modbus-RTU協議 RS485 |
|
打印接口 |
P |
硬件時鐘 |
|
外供電源 |
B1 |
24V±5%，50mA以下 |
|
B1G |
24V±5%，100mA以下 |
|
B2 |
12±5%，50mA以下 |
|
B2G |
12±5%，100mA以下 |

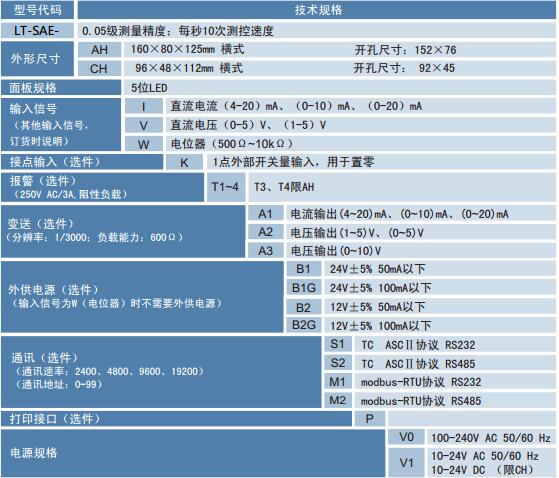

¤ 型譜
|
