壓式力傳感器
|
|
| 型 號： |

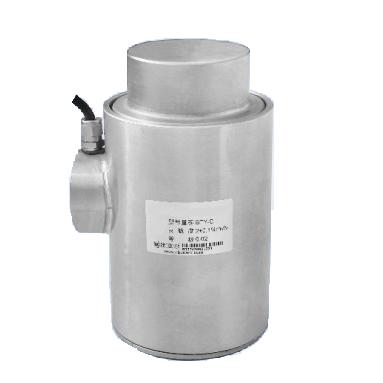

LTH-T2 荷重傳感器（10t-300t）
|
| 特點與用途： |
傳感器根據額定載荷力大小及作用分別采用筒式、柱式、板環式梁等結構。具有量程范圍大，結構密封好，性能穩定可靠，安裝使用方便等特點。廣泛應用于水泥。煤炭等各種行業的電子汽車衡、軌道衡、平臺秤、料斗秤及其它各種稱重、測力的場合。
（量程范圍：10t - 300t）
|
|

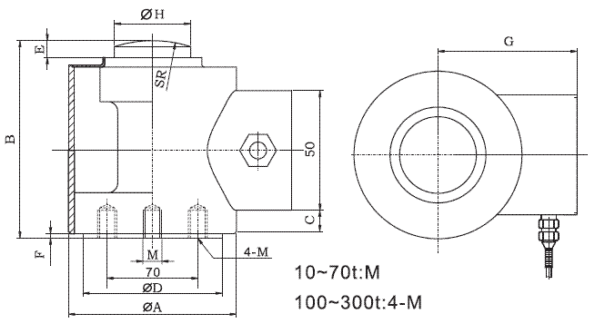

| 產品結構圖： |
|
|
| 外形尺寸： |
|
量程 |
A |
B |
C |
D |
E |
F |
G |
H |
SR |
M |
|
10t-30t |
73 |
82.5 |
12 |
58 |
6.5 |
1.8 |
64 |
31.8 |
152 |
M12*1.75
深11 |
|
40/60/70t |
105 |
127 |
34 |
82.5 |
8.0 |
11 |
87 |
58.7 |
152 |
|
100/150/200t |
152.4 |
184.2 |
72.3 |
123.8 |
23.6 |
21.8 |
108.2 |
79.2 |
432 |
4-M20*1.5
深20 |
|
300t |
152.4 |
184.2 |
72.3 |
123.8 |
23.6 |
21.8 |
108.2 |
92 |
432 |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
2.0±0.004 |
|
綜合精度 |
≤ %F·S |
±0.05 |
|
蠕變 |
≤ %F·S / 30min |
±0.03 |
|
零點輸出 |
≤ %F·S |
±1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入電阻 |
Ω |
1050±10Ω |
|
輸出電阻 |
Ω |
1000±5Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激勵電壓 |
VDC |
10V ~ 15V |
|
傳感器材質 |
不銹鋼或合金鋼 |
|
防護等級 |
IP65 |
|
電纜線尺寸 |
Ø6Х10m |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
