壓式力傳感器
|
|
| 型 號： |

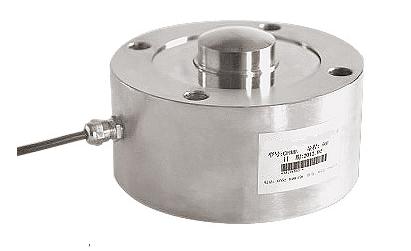

LTH-LM 荷重傳感器（50t-120t）
|
| 特點與用途： |
該傳感器采用輪幅式彈性體結構，利用剪切式應力原理，具有低外形、抗偏載、精度高、強度好等特點。廣泛應用于工業系統中的天車稱、軌道衡、料斗稱、粉料倉等各種稱重和力的測量。
（量程范圍：50t-120t,120t以上需定制）
|
|

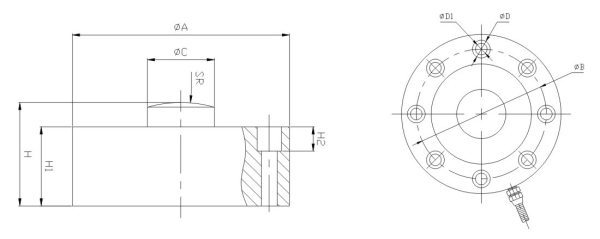

| 產品結構圖： |
|
|
| 外形尺寸： |
|
量程 |
ØA |
B |
C |
SR |
H |
H1 |
H2 |
ØD |
ØD1 |
|
50t |
148 |
124 |
45 |
50 |
88 |
70 |
15 |
4-Ø20 |
4-Ø13 |
|
60-80t |
178 |
145 |
55 |
100 |
85 |
65 |
15 |
4-Ø20 |
8-Ø13 |
|
100t-120t |
208 |
176 |
60 |
100 |
95 |
75 |
20 |
4-Ø20 |
8-Ø13 |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
2.0±0.05 |
|
非線性 |
≤ %F·S |
±0.05 |
|
滯后 |
≤ %F·S |
±0.05 |
|
重復性 |
≤ %F·S |
±0.05 |
|
蠕變 |
≤ %F·S / 30min |
±0.05 |
|
零點輸出 |
≤ %F·S |
±1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入電阻 |
Ω |
750±20Ω |
|
輸出電阻 |
Ω |
700±5Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激勵電壓 |
V |
10V ~ 15V |
|
材質 |
合金鋼 |
|
防護等級 |
IP65 |
|
電纜線尺寸 |
Ø5Х2000mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
