鑄鋁外殼和探頭尺寸請參照LTC-B型超聲波液位計
ABS外殼尺寸請參照LTC-P型一體式超聲波液位計
明渠流量計的土建安裝示意圖、注意事項：

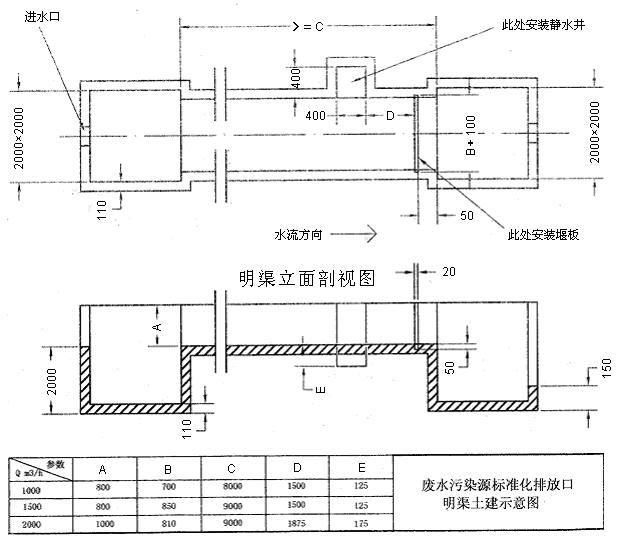

一、矩形堰土建示意圖

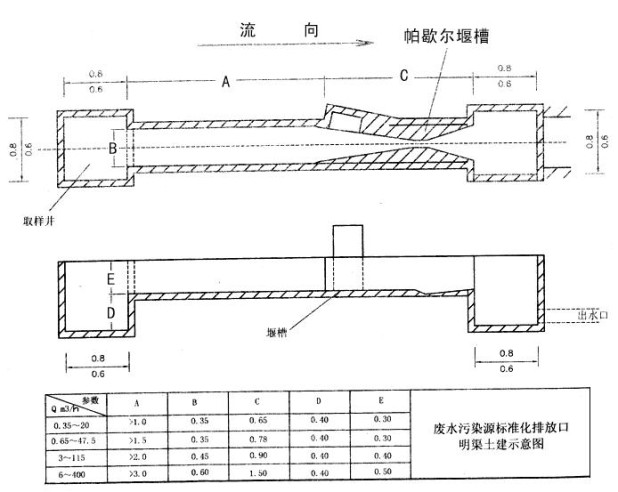

二、巴歇爾槽土建示意圖
三.儀表安裝指導：
超聲波明渠流量計的探頭可以直接安裝在量水堰槽水位觀測點的上方。探頭發聲的一面要對準水面�？梢杂盟匠叻旁谔筋^上蓋上，通過校上蓋水平使探頭對準水面。巴歇爾槽水位觀測點在距喉道2/3收縮段長位置；三角堰、矩形堰在上游一側，距堰板3～4倍最大過堰水深處。
安裝探頭時，要注意超聲波的盲區。即當出現可能的最高水位時，探頭距水面的距離不小于盲區距離(0.5米)
四.安裝量水堰槽須注意幾個問題，否則影響測流精度:
- 量水堰槽的中心線要與渠道的中心線重合,使水流進入量水堰槽不出現偏流。
- 量水堰槽通水后，水的流態要自由流。三角堰、矩形堰下游水位要低于堰坎；巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
- 量水堰槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入量水堰槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
- 量水堰槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經量水堰槽的計量部位。量水堰板的計量部位是堰口；量水槽的計量部位是槽內喉道段
