壓式力傳感器
|
|
| 型 號： |
LTH-D 定滑輪式荷重傳感器（2t-50t）
|
| 特點與用途： |
傳感器采用雙剪切梁式結構，主要安裝于定滑輪軸下，也可以用于在平衡滑輪軸等其他形式的軸下，常用于起重限制器的傳感器。用其作為滑輪座來測量載體的重量。特點：采用兩端支撐，中間受力的橋式結構，恰似兩個完全相同的懸臂梁傳感器對接在一起。量程范圍廣，測量精度高，性能穩定可靠，抗側向力和抗沖擊性能好，安裝使用方便。也可做成4—20mA二線制輸出。
|
|

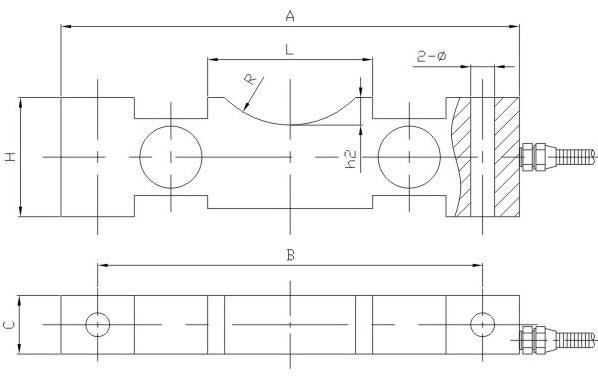

| 產品結構圖： |
|
|
| 外形尺寸： |
|
量程 |
A |
C |
H |
B |
L |
R |
h2 |
2-Ø |
|
2t |
250 |
32 |
65 |
210 |
90 |
50 |
15 |
13 |
|
3t |
38 |
|
5t |
300 |
44 |
80 |
250 |
110 |
60 |
18 |
17 |
|
10t |
20 |
|
15t |
350 |
60 |
106 |
295 |
146 |
80 |
23 |
22 |
|
20t |
|
30t |
410 |
68 |
114 |
340 |
170 |
90 |
26 |
26 |
|
50t |
460 |
116 |
360 |
32 |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
綜合精度 |
≤ %F·S |
0.05（線性+滯后+重復性） |
|
靈敏度 |
mV/V |
1.5±0.05 |
|
蠕變 |
≤ %F·S / 30min |
±0.05 |
|
零點輸出 |
≤ mv/v |
±0.1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入電阻 |
Ω |
750±20Ω |
|
輸出電阻 |
Ω |
700±5Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激勵電壓 |
V |
10V-15V |
|
材質 |
合金鋼 |
|
防護等級 |
IP67 |
|
電纜線尺寸 |
Ø5Х2000mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
