壓式力傳感器
|
|
| 型 號： |

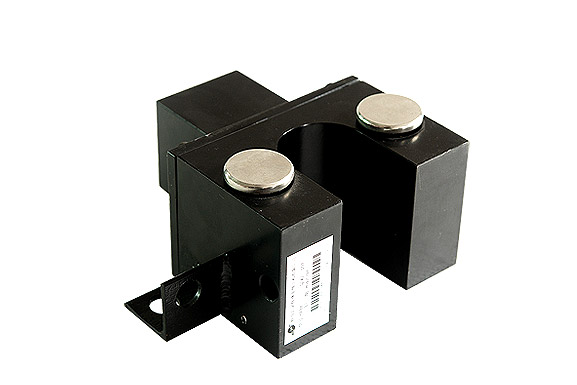

LTY-P 油田荷重傳感器（10t-20t）
|
| 特點與用途： |
傳感器為柱式、橋式二種結構，具有現場安裝使用簡單方便，動態性能好，綜合精度高，防腐、防塵、防水等特點，可實現無線傳輸功能。專門用于油田抽油機工作狀況自動化測試及控制的信號采集、可直接輸出各種標準信號接PLC或計算機。（量程：10t-20t）
|
|
| 產品結構圖： |
|
|

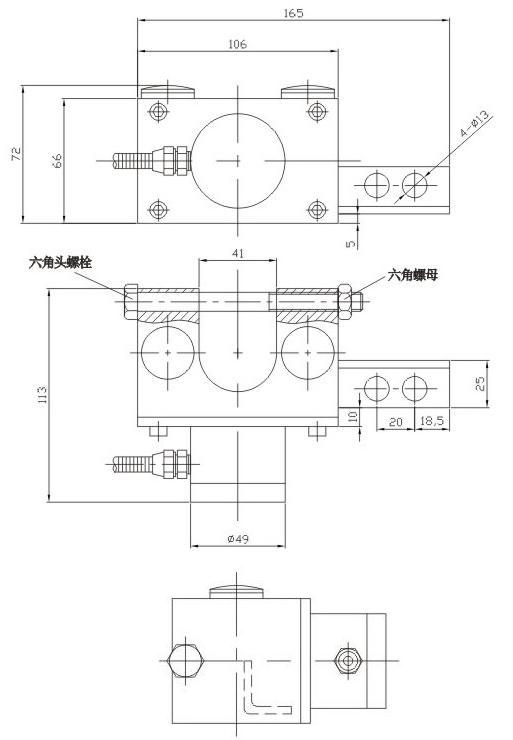

| 外形尺寸： |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
1.0-1.5 |
|
非線性 |
≤ %F·S |
±0.3 |
|
滯后 |
≤ %F·S |
±0.3 |
|
重復性 |
≤ %F·S |
±0.15 |
|
蠕變 |
≤ %F·S / 30min |
±0.1 |
|
零點輸出 |
≤ %F·S |
±1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.1 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.1 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入電阻 |
Ω |
750±20Ω |
|
輸出電阻 |
Ω |
700±5Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激勵電壓 |
V |
10V ~ 15V |
|
材質 |
合金鋼 |
|
防護等級 |
IP65 |
|
電纜線尺寸 |
Ø5Х2000mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
