一體化溫度變送器是由溫度傳感器和信號轉換器組成，信號轉換器安裝在溫度傳感器的冷端接線盒內，溫度傳感器受溫度影響產生電阻或電勢效應，經轉換產生一個差動電壓信號。此信號經放大器放大，再經電壓、電流變換，輸出與量程相對應的4-20mA的電流信號或其它0-5V等信號。

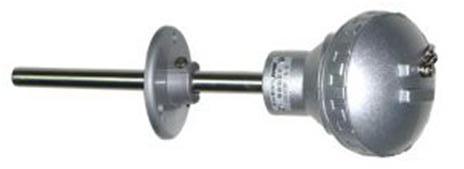

產品結構圖：

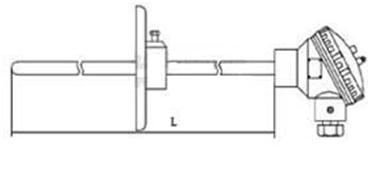

外形尺寸：

1、基本結構：傳感器 +（連接裝置+接線盒+保護管）+變送模塊

2、長度表示方式：L=保護管總長×插入長度 (單位：mm，密封面以下為插入長度)

3、冷端長度：a. 降低傳導和輻射溫度，保護模塊電路、接線端和線纜；穩定熱電偶參比端的溫場。

b. 冷端長度一般為150mm ；低于120℃的溫度測量，冷端長度可以100mm 、50mm 。

c.大于250℃的溫度測量，看溫度對冷端影響情況適當加長，如250mm 、300mm。

4、過程連接：活動法蘭

5、接線盒：防噴水型、隔爆型 Ex dⅡBT4，外殼防護等級IP65

6、保護管：管徑選擇要考慮結構強度、熱響應時間和可維護性；材料的耐溫、機械強度和化學特性。保護管直徑≤8mm的產品不宜在有流速、攪動或壓力場合使用；（鎧裝型可彎曲，相對耐震、耐壓）常用材料有不銹鋼lCr18Ni9Ti；中高溫用高鋁質瓷管、鋼玉質瓷管�？梢远ㄙ徃鞣N結構、特殊材料的保護套管（高溫、高壓、耐磨、防化學腐蝕等）。

技術參數：

傳感器信號輸出

代號

傳感器

準確度 允許偏差△t ℃

溫度測量范圍

P

Pt100熱電阻

A級 ±0.15+0.002.|t|

-50～300℃   -200～500℃

B級 ±0.30+0.005.|t|

K

K分度熱電偶

±2.5℃或±0.75%.|t|

0～900℃    0～1100℃

0～1300℃

S

S分度熱電偶

±1.5℃或±0.25%.|t|

0～1300℃     0～1600℃

需要A級熱電阻、I級熱電偶定貨時注明

變送模塊信號輸出

代號

輸出

準確度

供電

負載

A

4～20mA DC 二線制

0.5% 0.2% *

24V DC

≥650Ω

V

0～5V DC 三線制

0.5%

12V DC

2KΩ～200K

D

RS485通訊

(MODBUS RTU)

0.5% 0.2% *

12V DC

64點

根據使用方需要的量程、準確度和使用環境，由制造部門確定產品內部采用的傳感器。

一般按0.5%準確度的產品供貨，需要0.2%準確度的產品定貨時注明。*

電路整體注封固化：適應潮濕、鹽霧、粉塵、腐蝕、震動環境

供電：12～32VDC                    電路溫漂：±0.005%/℃

使用環境溫度：-30℃～85℃           使用相對濕度5%RH ～ 85%RH

極性保護，防過流、防過壓             防浪涌、抗電磁干擾         本安型 Ex iaIICT4

輸出保護、傳感器異常判斷功能：

傳感器開路時輸出＞23 mA ＜25mA，傳感器短路時輸出 ≤3.8mA
