| 型 號： |
LTZ-X 銷軸式傳感器 （2t-100t）
|
| 特點與用途： |
軸銷式傳感器是測量軸承、滑輪等構件的徑向載荷或鋼絲繩張力的專用傳感器，它可以代替平衡滑輪、定滑輪的軸或其他形式的銷軸安裝在結構中作徑向力測量。根據不同用途，方便地安裝在兩金屬結構聯接的掛鉤處、索具卸扣、動滑輪（組）、定滑輪（組）、楔形接頭、鋼索索節、船用索具、開式螺旋扣、拉桿頭部和叉形接頭，聯接叉、吊環、鋼輪的軸孔內，既能起到替代原有軸的功能，又起到稱重測力傳感器的作用，從而使整個稱重測力控制系統的機械部件大大簡化。 （量程：0～100T，超過100t可定制,傳感器量程非實際起吊重量，用戶可根據實際倍率選擇合適量程)
|
|

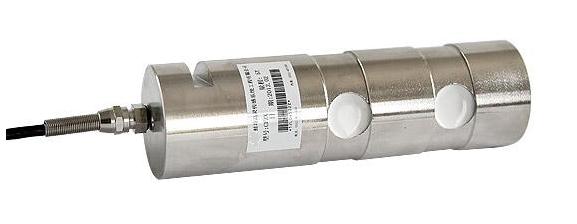

| 產品結構圖： |
|
|

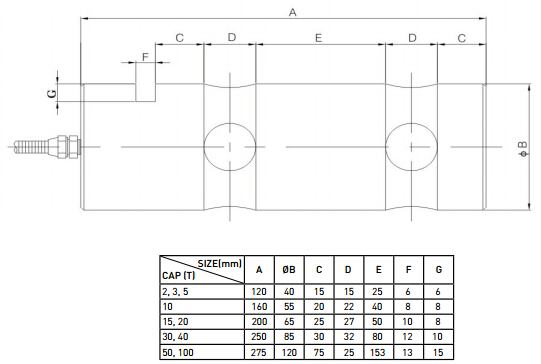

| 外形尺寸： |

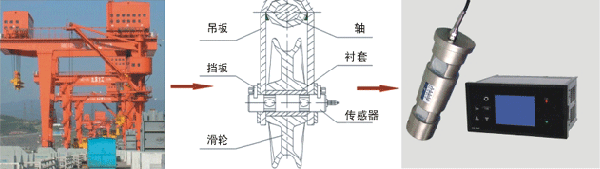

總體安裝及連接示意圖

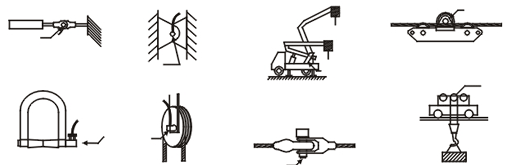

軸銷式傳感器應用示意
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
1.0-1.5 |
|
非線性 |
≤ %F·S |
±0.1 |
|
滯后 |
≤ %F·S |
±0.1 |
|
重復性 |
≤ %F·S |
±0.05 |
|
蠕變 |
≤ %F·S / 30min |
±0.1 |
|
零點輸出 |
≤ %F·S |
±1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入電阻 |
Ω |
750±20Ω |
|
輸出電阻 |
Ω |
700±5Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激勵電壓 |
V |
10V ~ 15V |
|
材質 |
合金鋼 |
|
防護等級 |
IP65 |
|
電纜線尺寸 |
Ø5Х2000mm |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
