壓式力傳感器
|
|
| 型 號： |

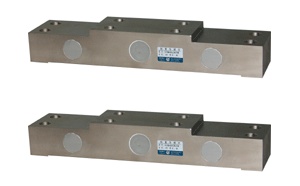

LTZ-C 張力傳感器 （1.5t-40t）
|
| 特點與用途： |
傳感器為平板式雙剪切梁結構，外形高度低，安裝使用方便。過載能力強，受力狀態穩定，橫向干擾小，可獲得較高的測量精度。適用于起重、水利等各種行業中軸承座下的張力測試及控制系統。（量程范圍：1.5t - 40t）
|
|

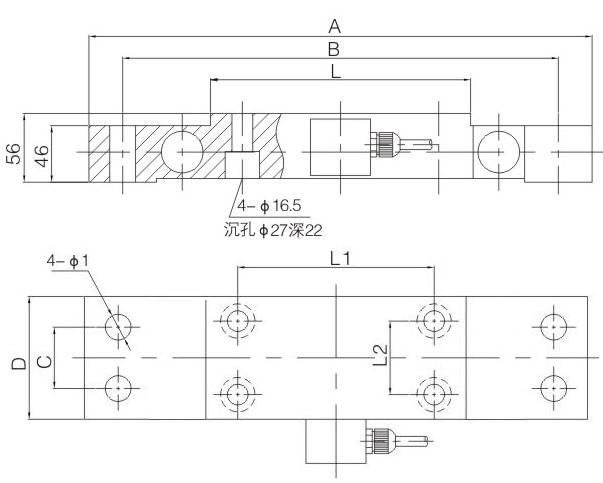

| 產品結構圖： |
|
|
| 外形尺寸： |
|
量程 |
A |
B |
C |
D |
L |
L1 |
L2 |
φ1 |
|
1.5t |
350 |
310 |
38 |
75 |
152 |
100 |
40 |
17 |
|
2.5t |
410 |
355 |
50 |
100 |
182 |
130 |
60 |
21 |
|
4t |
410 |
355 |
50 |
100 |
212 |
160 |
60 |
21 |
|
10t-15t |
410 |
355 |
50 |
100 |
212 |
160 |
60 |
21 |
|
20t |
520 |
440 |
60 |
140 |
220 |
150 |
60 |
26 |
|
30t |
520 |
440 |
100 |
180 |
220 |
150 |
100 |
26 |
|
40t |
610 |
530 |
120 |
200 |
290 |
190 |
110 |
34 |
|
|
| 技術參數： |
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
1.0～1.5±0.05 |
|
綜合精度 |
≤ %F·S |
±0.1 |
|
蠕變 |
≤ %F·S / 30min |
±0.05 |
|
零點輸出 |
≤ %F·S |
±1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.05 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入電阻 |
Ω |
750±20Ω |
|
輸出電阻 |
Ω |
700±5Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激勵電壓 |
VDC |
10V ~ 15V |
|
傳感器材質 |
不銹鋼或合金鋼 |
|
防護等級 |
IP65 |
|
接線方式 |
電源：紅（+） 黑（-） 輸出：綠（+） 白（-） |
|
備 注 |
外接變送器后，可設計成12VDC或24VDC供電，0～5V、4～20mA或RS485/MODBUS信號輸出 |
|
